Универсальные токарно-винторезные станки тяжелой серии SDT-32 применяются при силовых режимах обработки тяжелых деталей . Станки отличаются высокой жесткостью и виброустойчивостью, высокомеханизированы, удобны в управлении.
Токарно-винторезные станки
SDT-32
- Производитель: Palmary
- Страна: Тайвань
Характеристики
- Токарно-винторезный станок SDT-32 используется для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов диаметром до 830 мм и длиной до 1100 мм;
- Массивная конструкция с монолитной станиной и закаленными, отшлифованными направляющими обеспечивают виброустойчивость станка и высокую точ;
- Толчковый режим работы шпинделя. Пиноль задней бабки и маховик имеют шкалу деления для точной установки. Для бесперебойной работы коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Оснащен полноразмерной коробкой подач с возможностью нарезания метрической, дюймовой, модульной и питчевой резьбы;

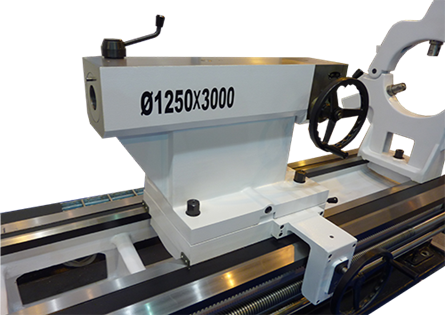

ЗАДНЯЯ БАБКА Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких, например, как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий. |
|

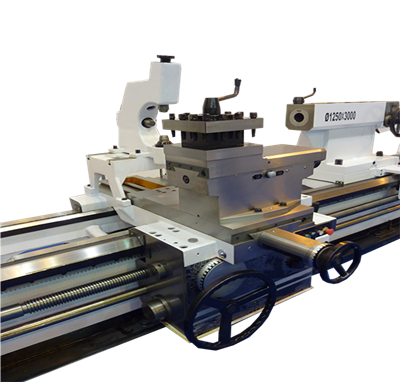

СУППОРТ Суппорт усиленной конструкции для крепления обрабатывающего инструмента и перемещения инструмента увеличенного сечения в заданных направлениях. |
Особенности
ITEM \ MODEL | Ед. измерения | SDT- 32 | |
---|---|---|---|
ОСНОВНЫЕ | Максимальный диаметр обработки над станиной | мм | Ø830 |
Максимальный диаметр обработки над суппортом | мм | Ø580 | |
Расстояние между центрами | мм | 1500 | |
ШПИНДЕЛЬ | Скорость вращения шпинделя | об/мин | 15-1000 /*10-700 |
Диаметр отверсти в шпинделе | мм | 105 mm / * 153 mm, 230 mm (Опц) | |
Диаметр патрона главного/противошпинделя, | дюйм | A2-8 / *A2-11, D1-11, A2-15 (Опц) | |
Конус центра | M.T. 5 / * M.T. 6 | ||
Количество скоростей шпинделя |
шт | 12 | |
Мощность мотора шпинделя | кВт | 12 | |
Подачи | Пределы продольных подач, мм/об | мм/об | 0.05-0.7 |
Пределы поперечных подач, | мм/об | 0.025-0.35 | |
Пределы шагов нарезаемых резьб дюймовых | дюйм | 2-28 (D.P. 4-56) | |
Пределы шагов нарезаемых резьб метрических |
мм | 0.8-14 mm | |
ШВП (диам x шаг) | мм | Ø 45 | |
ЗАДНЯЯ БАБКА | Диаметр пиноли | мм | 95 mm (3-3/4") / * 105 mm (4-1/8") |
Ход пиноли | мм | 230 mm (9") | |
Конус пиноли, | мм | M.T. 5 / * M.T.6 | |
СТАНОК |
Ширина станини |
мм | 510 mm |
Габариты станка | мм | 3500 x 1800 x 2100 | |
Вес станка | кг | 6000 |
