Токарно-винторезные станки

SHT-65


  • Производитель: KEN CNC
  • Страна: Тайвань

Универсальные токарно-винторезные станки тяжелой серии SHT-65 применяются при силовых режимах обработки  тяжелых деталей . Станки отличаются высокой жесткостью и виброустойчивостью, высокомеханизированы, удобны в управлении.

Характеристики
  • Токарно-винторезный станок SHT-65  используется для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов диаметром до 1650 мм и длиной до 2200 мм;
  • Массивная конструкция с монолитной станиной и закаленными, отшлифованными направляющими обеспечивают виброустойчивость станка и высокую точ;
  • Толчковый режим работы шпинделя. Пиноль задней бабки и маховик имеют шкалу деления для точной установки. Для бесперебойной работы коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
  • Оснащен полноразмерной коробкой подач с возможностью нарезания метрической, дюймовой, модульной и питчевой резьбы;

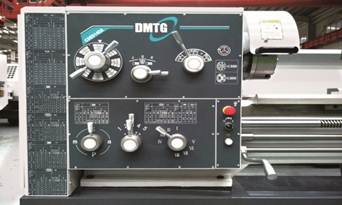

   image012.jpg КОРОБКА ПОДАЧ

С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта.

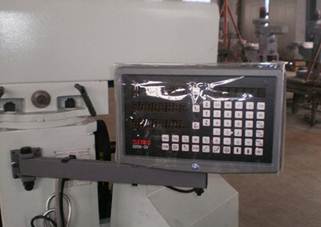

 image016.jpg УЦИ

Все универсальные токарные станки DMTG серии CDS опционально могут быть оснащены устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16-ти битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов, поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнении операций обработки.

Особенности
ITEM \ MODEL   Ед. измерения SHT-59
ОСНОВНЫЕ Максимальный диаметр обработки над станиной мм Ø1650
Максимальный диаметр обработки над суппортом мм Ø1350
Расстояние между центрами мм 5000, 6000, 6000
ШПИНДЕЛЬ Скорость вращения шпинделя об/мин 4-400  / *3-300
Диаметр отверсти в шпинделе мм 153 mm / * 230 mm, 310 mm (Опц)
Диаметр патрона главного/противошпинделя, дюйм A2-11 / *A2-15, *A2-20 (Опц)
Конус центра   M.T. 6

Количество скоростей шпинделя

шт 12
Мощность мотора шпинделя кВт 19-22
Подачи Пределы продольных подач, мм/об мм/об 0.085-10.08
Пределы поперечных подач, мм/об 0.042-5.04
Пределы шагов нарезаемых резьб дюймовых дюйм 1/4-30 TPI

Пределы шагов нарезаемых резьб метрических

мм 1-120 mm
ШВП (диам x шаг) мм Ø 57
ЗАДНЯЯ БАБКА Диаметр пиноли мм 125 mm (4-7/8")
Ход пиноли мм 340 mm (13-3/8")
Конус пиноли, мм  M.T.6
СТАНОК

Ширина станини

мм 850mm
Габариты станка мм

7823x2286x2413

8839x2286x2413

9855x2286x2413

Вес станка кг  16800, 18400, 20000
