Токарно-винторезные станки

SFT-73

Производитель: KEN CNC
Страна: Тайвань

Универсальные токарно-винторезные станки тяжелой серии SFT-73 применяются при силовых режимах обработки тяжелых деталей . Станки отличаются высокой жесткостью и виброустойчивостью, высокомеханизированы, удобны в управлении.

Характеристики

Токарно-винторезный станок SFT-73 используется для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов диаметром до 1850 мм и длиной до 2400 мм;
Массивная конструкция с монолитной станиной и закаленными, отшлифованными направляющими обеспечивают виброустойчивость станка и высокую точ;
Толчковый режим работы шпинделя. Пиноль задней бабки и маховик имеют шкалу деления для точной установки. Для бесперебойной работы коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
Оснащен полноразмерной коробкой подач с возможностью нарезания метрической, дюймовой, модульной и питчевой резьбы;

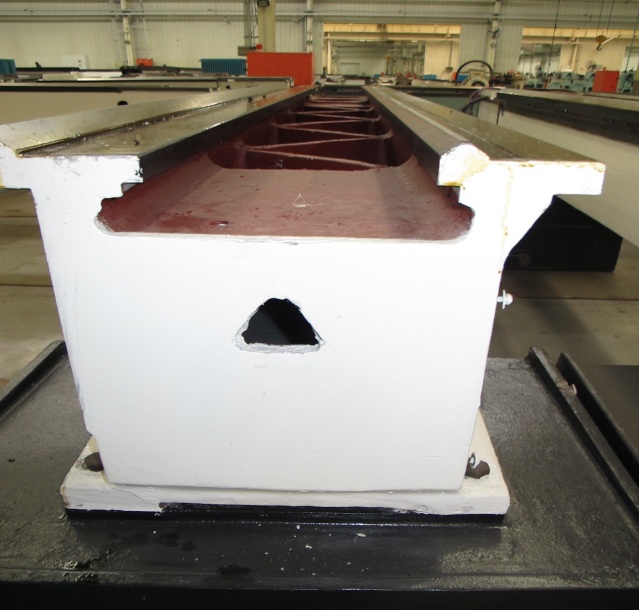

	СТАНИНА Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.

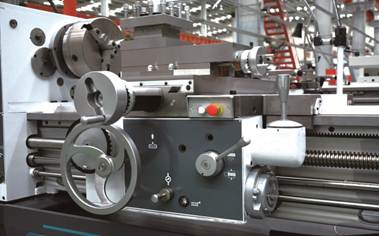

	СУППОРТ Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях.

Особенности

ITEM \ MODEL		Ед. измерения	SFT-73
ОСНОВНЫЕ	Максимальный диаметр обработки над станиной	мм	Ø1850
	Максимальный диаметр обработки над суппортом	мм	Ø1220
	Расстояние между центрами	мм	5000, 6000, 7000
ШПИНДЕЛЬ	Скорость вращения шпинделя	об/мин	4-400 / *3-300
	Диаметр отверсти в шпинделе	мм	153 mm / * 230 mm, 310 mm (Опц)
	Диаметр патрона главного/противошпинделя,	дюйм	A2-11 / A2-15, A2-20 (Опц)
	Конус центра		M.T. 6
	Количество скоростей шпинделя	шт	12
	Мощность мотора шпинделя	кВт	22-30
Подачи	Пределы продольных подач, мм/об	мм/об	0.085-10.08
	Пределы поперечных подач,	мм/об	0.042-5.04
	Пределы шагов нарезаемых резьб дюймовых	дюйм	1/4-30 TPI
	Пределы шагов нарезаемых резьб метрических	мм	1-120 mm
	ШВП (диам x шаг)	мм	Ø 57
ЗАДНЯЯ БАБКА	Диаметр пиноли	мм	125 mm (4-7/8")
	Ход пиноли	мм	340 mm (13-3/8")
	Конус пиноли,	мм	M.T.6
СТАНОК	Ширина станини	мм	1120mm
	Габариты станка	мм	7874x2413x2540 8890x2413x2540 9906x2413x2540
	Вес станка	кг	20000, 21800, 23600
