Универсальные токарно-винторезные станки тяжелой серии SFT-61 применяются при силовых режимах обработки тяжелых деталей . Станки отличаются высокой жесткостью и виброустойчивостью, высокомеханизированы, удобны в управлении.
Токарно-винторезные станки
SFT-61
- Производитель: KEN CNC
- Страна: Тайвань
Характеристики
- Токарно-винторезный станок SFT-61 используется для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов диаметром до 1550 мм и длиной до 2100 мм;
- Массивная конструкция с монолитной станиной и закаленными, отшлифованными направляющими обеспечивают виброустойчивость станка и высокую точ;
- Толчковый режим работы шпинделя. Пиноль задней бабки и маховик имеют шкалу деления для точной установки. Для бесперебойной работы коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Оснащен полноразмерной коробкой подач с возможностью нарезания метрической, дюймовой, модульной и питчевой резьбы;
 |

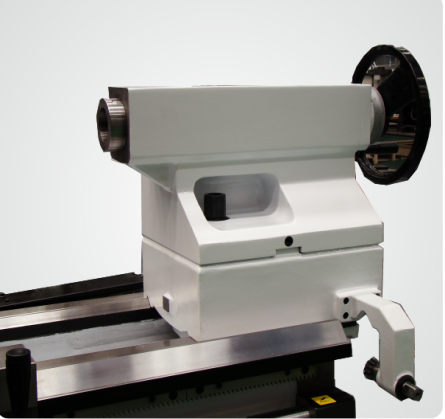

ЗАДНЯЯ БАБКА Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких, например, как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий. |
|---|---|
 |

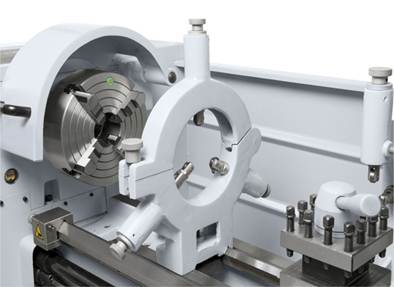

ЛЮНЕТЫ Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба. |
Особенности
| ITEM \ MODEL | Ед. измерения | SFT-61 | |
|---|---|---|---|
| ОСНОВНЫЕ | Максимальный диаметр обработки над станиной | мм | Ø1550 |
| Максимальный диаметр обработки над суппортом | мм | Ø1220 | |
| Расстояние между центрами | мм | 2000, 3000, 4000 | |
| ШПИНДЕЛЬ | Скорость вращения шпинделя | об/мин | 4-400 / *3-300 |
| Диаметр отверсти в шпинделе | мм | 153 mm / * 230 mm, 310 mm (Опц) | |
| Диаметр патрона главного/противошпинделя, | дюйм | A2-11 / *A2-15, *A2-20 (Опц) | |
| Конус центра | M.T. 6 | ||
|
Количество скоростей шпинделя |
шт | 12 | |
| Мощность мотора шпинделя | кВт | 22-30 | |
| Подачи | Пределы продольных подач, мм/об | мм/об | 0.085-10.08 |
| Пределы поперечных подач, | мм/об | 0.042-5.04 | |
| Пределы шагов нарезаемых резьб дюймовых | дюйм | 1/4-30 TPI | |
|
Пределы шагов нарезаемых резьб метрических |
мм | 1-120 mm | |
| ШВП (диам x шаг) | мм | Ø 57 | |
| ЗАДНЯЯ БАБКА | Диаметр пиноли | мм | 125 mm (4-7/8") |
| Ход пиноли | мм | 340 mm (13-3/8") | |
| Конус пиноли, | мм | M.T.6 | |
| СТАНОК |
Ширина станини |
мм | 1120mm |
| Габариты станка | мм |
4826x2413x2540 5842x2413x2540 6858x2413x2540 |
|
| Вес станка | кг | 14600, 16400, 18200 |
