Токарно-винторезные станки

SDT-36


  • Производитель: KEN CNC
  • Страна: Тайвань

Универсальные токарно-винторезные станки тяжелой серии SDT-36 применяются при силовых режимах обработки  тяжелых деталей . Станки отличаются высокой жесткостью и виброустойчивостью, высокомеханизированы, удобны в управлении.

Характеристики
  • Токарно-винторезный станок SDT-36  используется для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов диаметром до 930 мм и длиной до 1200 мм;
  • Массивная конструкция с монолитной станиной и закаленными, отшлифованными направляющими обеспечивают виброустойчивость станка и высокую точ;
  • Толчковый режим работы шпинделя. Пиноль задней бабки и маховик имеют шкалу деления для точной установки. Для бесперебойной работы коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
  • Оснащен полноразмерной коробкой подач с возможностью нарезания метрической, дюймовой, модульной и питчевой резьбы;

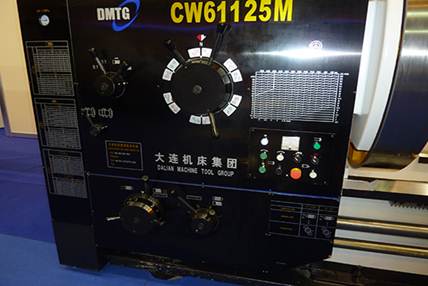

КОРОБКА ЗАДАЧ

С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На передней стенке коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта.

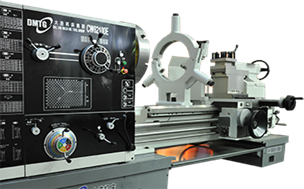

ЛЮНЕТЫ

Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
Особенности
ITEM \ MODEL   Ед. измерения SDT- 36
ОСНОВНЫЕ Максимальный диаметр обработки над станиной мм Ø930
Максимальный диаметр обработки над суппортом мм Ø680
Расстояние между центрами мм 2000 ,3000
ШПИНДЕЛЬ Скорость вращения шпинделя об/мин 15-1000 /*10-700
Диаметр отверсти в шпинделе мм 105 mm / * 153 mm, 230 mm (Опц)
Диаметр патрона главного/противошпинделя, дюйм A2-8 / *A2-11, D1-11, A2-15 (Опц)
Конус центра   M.T. 5 / * M.T. 6

Количество скоростей шпинделя

шт 12
Мощность мотора шпинделя кВт 12
Подачи Пределы продольных подач, мм/об мм/об 0.05-0.7
Пределы поперечных подач, мм/об 0.025-0.35
Пределы шагов нарезаемых резьб дюймовых дюйм 2-28 (D.P. 4-56)

Пределы шагов нарезаемых резьб метрических

мм 0.8-14 mm
ШВП (диам x шаг) мм Ø 45
ЗАДНЯЯ БАБКА Диаметр пиноли мм 95 mm (3-3/4") / * 105 mm (4-1/8")
Ход пиноли мм 230 mm (9")
Конус пиноли, мм M.T. 5 / * M.T.6
СТАНОК

Ширина станини

мм 510 mm
Габариты станка мм

4000 x 1800 x 2100

5000 x 1800 x 2100

Вес станка кг 6500, 7200
